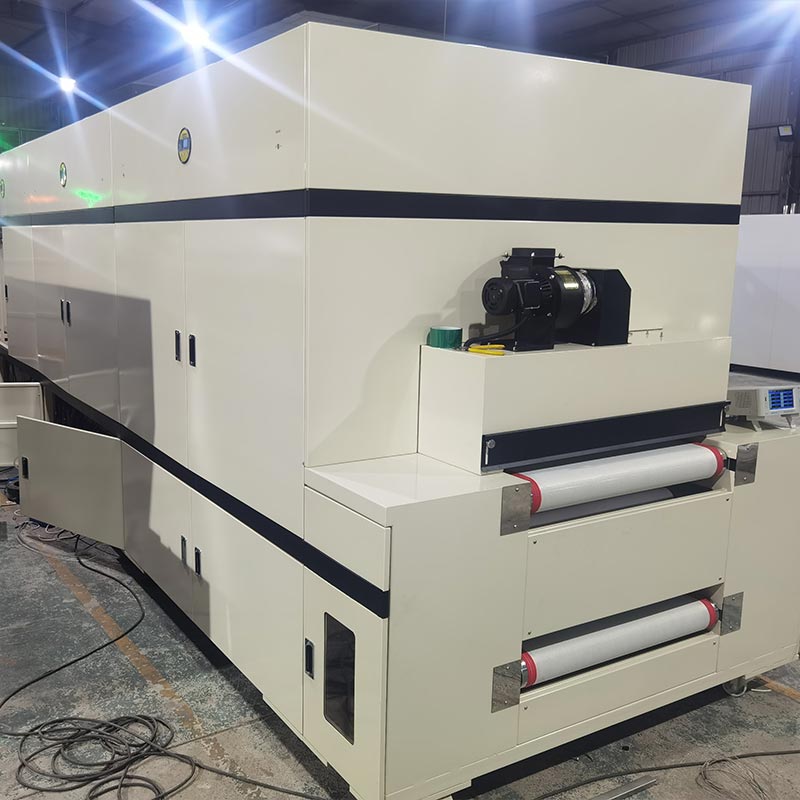

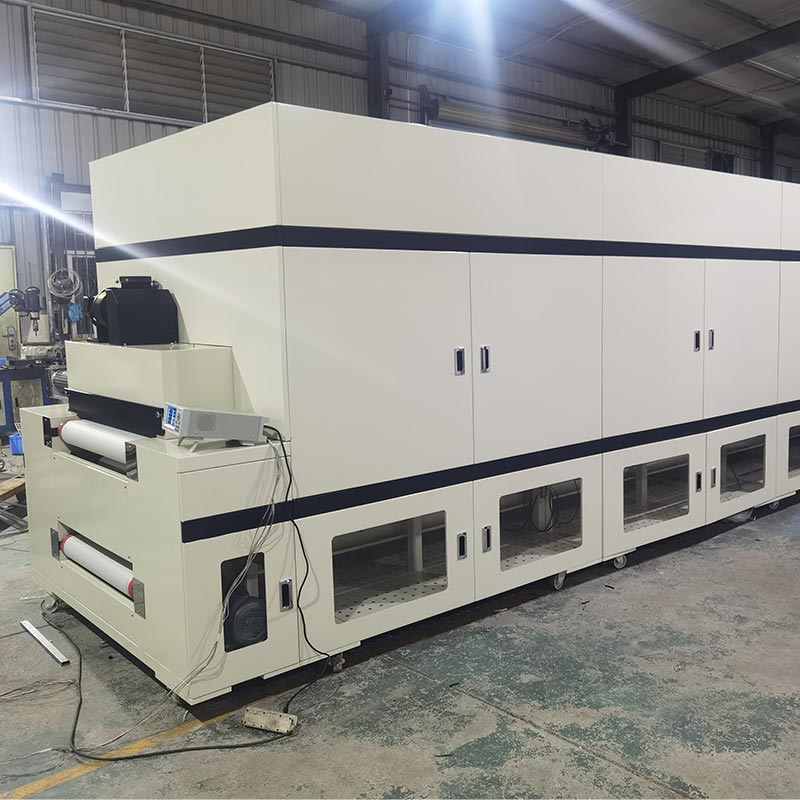

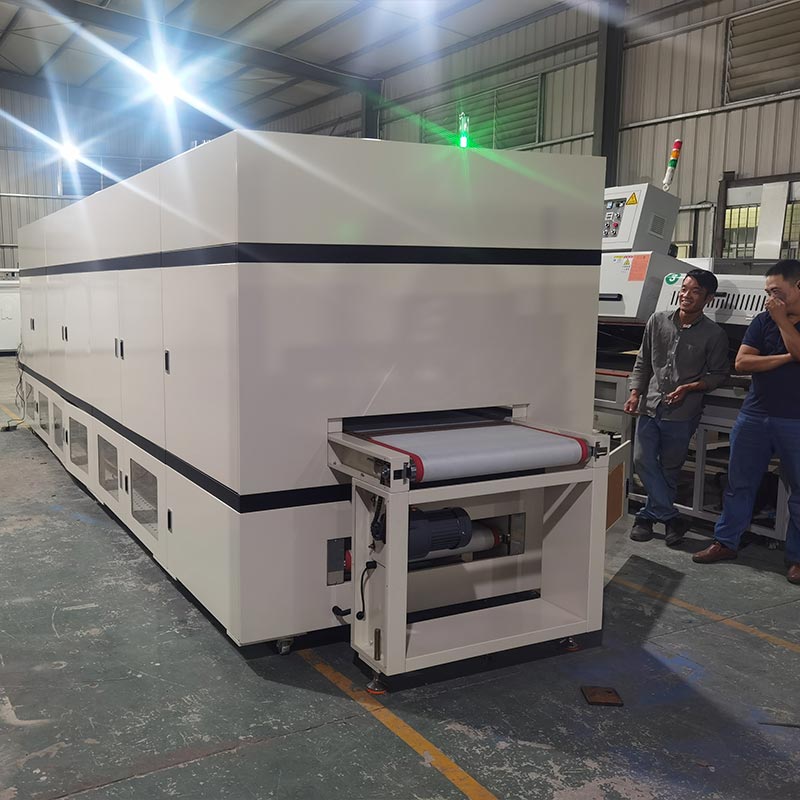

Lò hầm loại 100 8m

Tại Trung Quốc, Lò nướng hầm loại 100 8m của Dingfeng có thể được tùy chỉnh. Chiếc hộp dài 8 mét và được cung cấp năng lượng bởi hệ thống điện mạnh mẽ 88 kilowatt. Nó có thiết kế kiểu mô-đun và được thiết kế đặc biệt để sấy màn hình đẳng cấp thế giới và nướng thành phần chính xác. Nó được trang bị hệ thống lọc quạt nhiệt độ cao và đáp ứng tiêu chuẩn độ sạch không khí ISO 5, đảm bảo sản phẩm của bạn đi qua dòng nhiệt mà không gây ô nhiễm. Những khách hàng quý giá của chúng tôi từ khắp nơi trên thế giới, hoan nghênh bạn mua sản phẩm này từ nhà máy của chúng tôi ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

Nhà máy sản xuất lò nướng hầm loại 100 loại 100 dài 8m của Dingfeng DFHK7008 áp dụng cơ chế tuần hoàn không khí nóng hút dưới độc đáo công nghệ. Năng lượng điện được chuyển đổi thành năng lượng nhiệt thông qua các thành phần thép không gỉ tiên tiến, sau đó được điều áp bằng quạt tuần hoàn có độ ồn thấp thông qua bộ lọc không khí hiệu suất cao 100 cấp. Chúng tôi cũng đã tích hợp đèn hồng ngoại sợi carbon chân không, hoàn thành quá trình từ RT đến 100°C trong vòng 15 phút. Đồng bằng DTE-10T mô-đun nhiệt độ và điều chỉnh nguồn SCR có thể đạt được khả năng kiểm soát nhiệt độ.

Bảo trì và An toàn

Các vùng nhiệt độ áp dụng thiết kế cửa mở sang một bên, thuận tiện cho việc bảo trì và vệ sinh. Mỗi Vùng nhiệt độ được trang bị các cửa hút gió có thể điều chỉnh để tạo điều kiện xả khí thải. Nó tích hợp cơ chế bảo vệ toàn diện như rò rỉ, mất pha, quá tải, nhiệt độ cực thấp và một nút bấm dừng khẩn cấp để đảm bảo lò nướng công nghiệp 8 mét hoạt động ổn định.

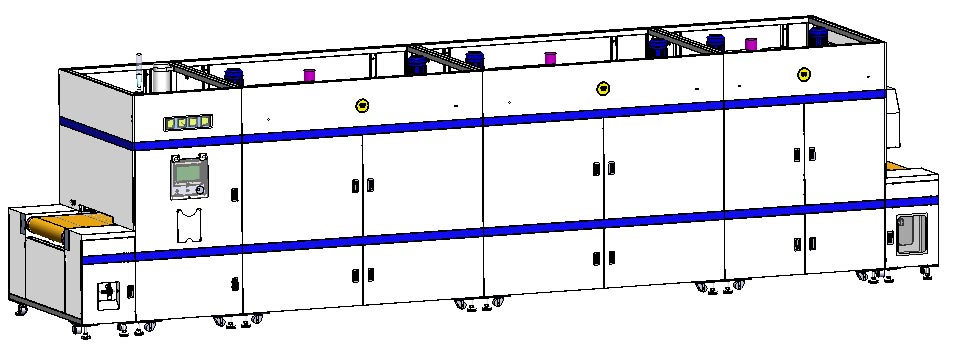

8m Class 100 Tunnel Oven

Thông số kỹ thuật chính

KHÔNG.	Mục	Đặc điểm kỹ thuật
1	Người mẫu	DFHK7008

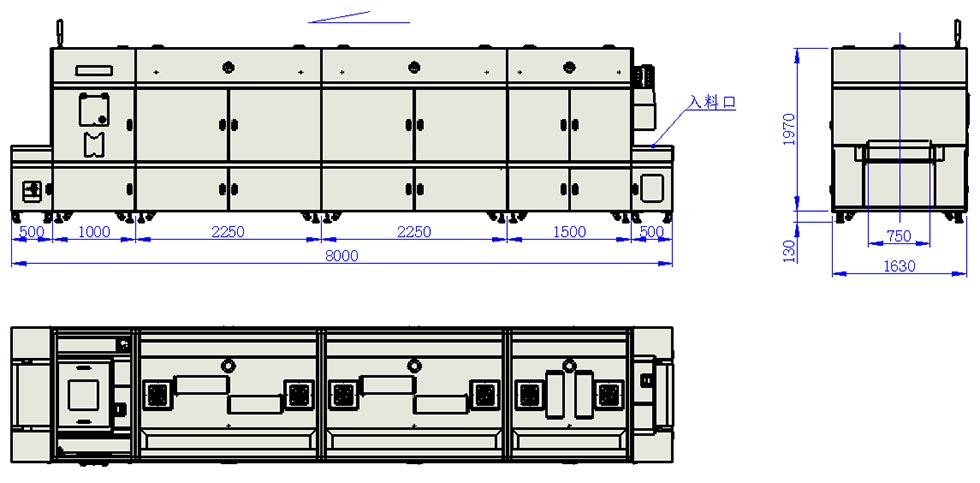

2	Kích thước tổng thể	L8000 * W1630 * H2100mm
3	Quyền lực	AC380V 88KW 50Hz
4	Chiều dài hiệu quả của đầu vào	500mm
5	Chiều dài vùng 1	1500mm * 1 phần
6	Chiều dài vùng 2 & 3	2250mm * 2 phần
7	Chiều dài vùng làm mát	1000mm
8	Chiều dài ổ cắm	500mm
9	Chiều rộng băng tải hiệu quả	700mm
10	Chiều cao băng tải hiệu quả	Điều chỉnh 0 ～ 80mm
11	Tốc độ băng tải	Có thể điều chỉnh 0,5～3m/phút
12	Chiều cao làm việc	900±30mm
13	Chế độ bảo dưỡng	Lưu thông không khí nóng
14	Phạm vi nhiệt độ bảo dưỡng	RT～180oC
15	Độ đồng đều nhiệt độ	≤ ± 3oC
16	Tốc độ sưởi ấm	RT～100°C 15 phút
17	Nhiệt độ bề mặt lò	`Môi trường xung quanh + 8oC
18	Chế độ sản xuất	Sản xuất liên tục không bị gián đoạn
19	Yếu tố làm nóng	Ống sưởi thép không gỉ / Đèn hồng ngoại sóng trung bình
20	Băng tải	Đai lưới Teflon chịu nhiệt độ cao
21	Lò xả tự nhiên	3 đầu ra, đường kính 4", mỗi đầu ra ~0,8m³/phút
22	Khí thải lò nướng	2 đầu ra, đường kính 5", mỗi đầu ra ~9m³/phút
24	Hệ thống làm mát	Làm mát tầng 1000 FFU + quạt ly tâm có độ ồn thấp phía dưới; 23m³/phút, đường kính 6", 1 ổ cắm
25	Tổng lưu lượng khí thải	~43m³/phút
26	Vệ sinh lò nướng	Lớp tĩnh 100, Lớp động 1000
27	Bảo vệ an toàn	Bảo vệ rò rỉ, quá tải, quá nhiệt và dừng khẩn cấp
28	Thu thập dữ liệu	Chức năng thu thập và quét dữ liệu MES

Mô hình thành phần chính

KHÔNG.	Tên bộ phận	Thông số kỹ thuật/Mẫu	Thương hiệu & Xuất xứ
Phần cơ khí
1	Động cơ truyền động	CH32-400W-120-SZ 380V Ngang, Trục đầu ra Ø32 Ngang	Thương hiệu nội địa
2	Vành đai lưới băng tải Teflon	Vòng tròn. Chiều dài 16700W750mm, Màu trắng sữa, 11 lưới, có Dải dẫn hướng bằng silicon, Khoảng cách giữa dải dẫn hướng 720mm	Thương hiệu nội địa
3	Quạt tuần hoàn không khí nóng	1.5KW-2P, Chiều dài trục 190, Đường kính trục Ø24mm, Tốc độ 2800r/min	Thương hiệu nội địa
4	Bộ lọc HEPA	L900W274T180mm Lớp100L900W424T180mm Lớp100	Thương hiệu nội địa
5	Ống sưởi bằng thép không gỉ 304	1.2KW Loại L 220V, 1.5KW Loại L 220V	Thương hiệu nội địa
6	Đèn hồng ngoại	Ống hồng ngoại chân không bằng sợi carbon, 0,8KW*L845mm	Thương hiệu nội địa
7	Bánh xe cánh quạt được lắp vào	10,5 inch loại B, lỗ trục Ø24mm	Thương hiệu nội địa
8	Quạt khí thải	CY125 200W 220V, Phải 90°	Thương hiệu nội địa
9	Quạt ly tâm	Động cơ gang CY180 750W, tốc độ 2850r/phút	Thương hiệu nội địa
10	Đồng hồ đo áp suất chênh lệch	0-300Pa	Thương hiệu nội địa
11	Con lăn dính bụi	Chiều dài 690mm, OD 94, ID 76, Cắt không dùng dao, Độ nhớt trung bình-cao	Thương hiệu nội địa
12	Dải niêm phong	KX-27(16x21)	Thương hiệu nội địa
Phần điều khiển
13	Bộ ngắt mạch rò rỉ trái đất	3P+N-C250A	CHINT
14	Công tắc tơ AC	LC1N-1810 220V	Schneider
15	Công tắc tơ AC	LC1N-1210 220V	Schneider
16	Công tắc tơ AC	LC1N-4011 220V	Schneider
17	Rơle quá tải nhiệt	LRN12N 5.5-8A	Schneider
18	Rơle trung gian	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Sự đổi mới
20	Màn hình cảm ứng	MT8102iE	Weinview
21	Mô-đun kiểm soát nhiệt độ	DTE-10T	Đồng bằng
22	Cảm biến nhiệt độ (Cặp nhiệt điện)	WRNT-01/02 Loại K	Hoa Lăng
23	Mô-đun SCR 3 pha	J3-SCR-75LA	Aoyi
24	Biến tần	220V 0.4KW, Shihlin, có chức năng liên lạc	Shihlin
25	Biến tần	380V 3.7KW, Shihlin, có chức năng liên lạc	Shihlin

Lợi thế của chúng tôi

Khách hàng có thể tùy chỉnh bản vẽ dựa trên yêu cầu thực tế của mình. Lò nướng hầm loại 100 8m tuân thủ nghiêm ngặt với tiêu chuẩn thanh lọc 1000 cấp. Tất cả ba phần của vùng nhiệt độ đều hoạt động độc lập và chính xác được điều khiển bởi Delta PLC kết hợp với thyristor SCR và được bổ sung thêm đèn hồng ngoại xa để tăng cường nhanh chóng cái tác dụng chữa bệnh. Lò được trang bị bộ lọc nhiệt độ cao hiệu quả và lưới nhiệt độ cao Teflon vành đai là được trang bị thiết bị chống lệch và con lăn dính bụi tự làm sạch tiện lợi. Phần làm mát sử dụng một Quạt lưu lượng tầng ngàn cấp và quạt hút cưỡng bức phía dưới cùng làm việc, thải khí nóng ra ngoài trời để đạt được hiệu quả làm mát không khí tốt nhất. Khách hàng có thể tùy chỉnh bản vẽ dựa trên nhu cầu thực tế của họ.

Hỗ trợ cấu hình

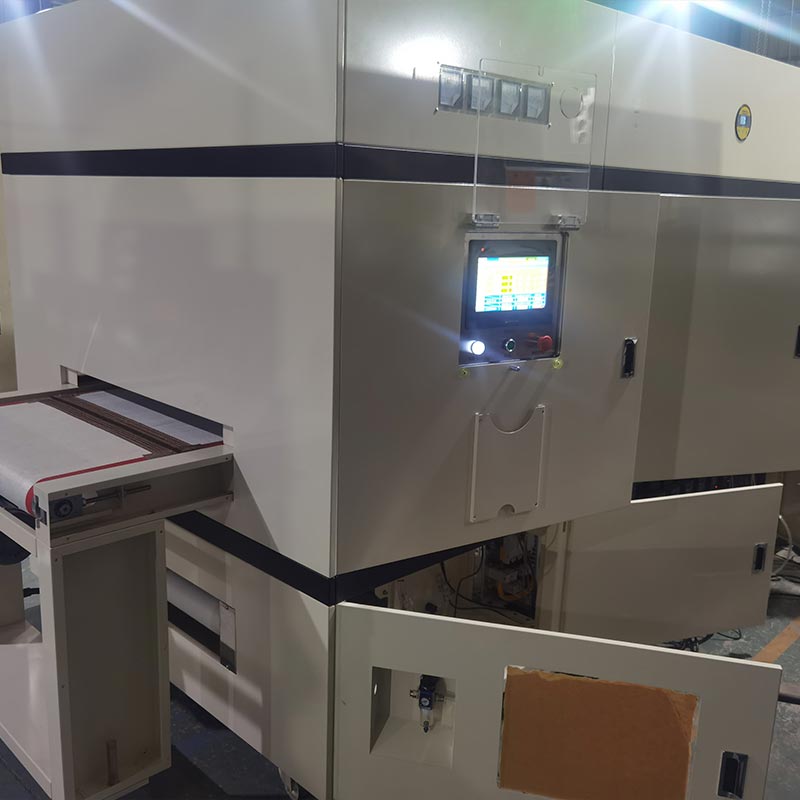

Kiến trúc điều khiển của Lò xử lý chất bán dẫn được hỗ trợ bởi Inovance H5U PLC và Weinview MT8102iE màn hình cảm ứng, cung cấp giao diện công nghiệp 4.0 cho chức năng thu thập dữ liệu MES và quét tự động. các hệ thống bao gồm các công tắc tơ Schneider AC và rơle Omron, được đặt trong vỏ chống bụi. Sự lựa chọn này của chất lượng cao các bộ phận, kết hợp với biến tần Schininger, đảm bảo rằng đai lưới Teflon rộng 700 mm duy trì hoạt động trơn tru và tốc độ không bị xáo trộn từ 0,5 đến 3 mét mỗi phút, bảo vệ các tấm bán dẫn chính xác và PCBA của bạn khỏi bị rung hoặc cơ khí sốc.
