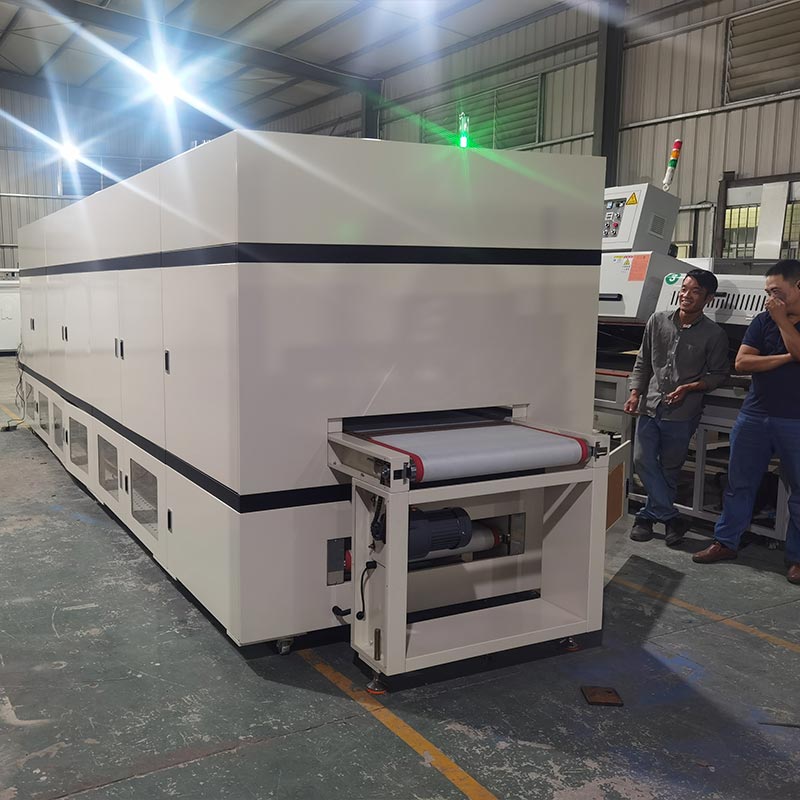

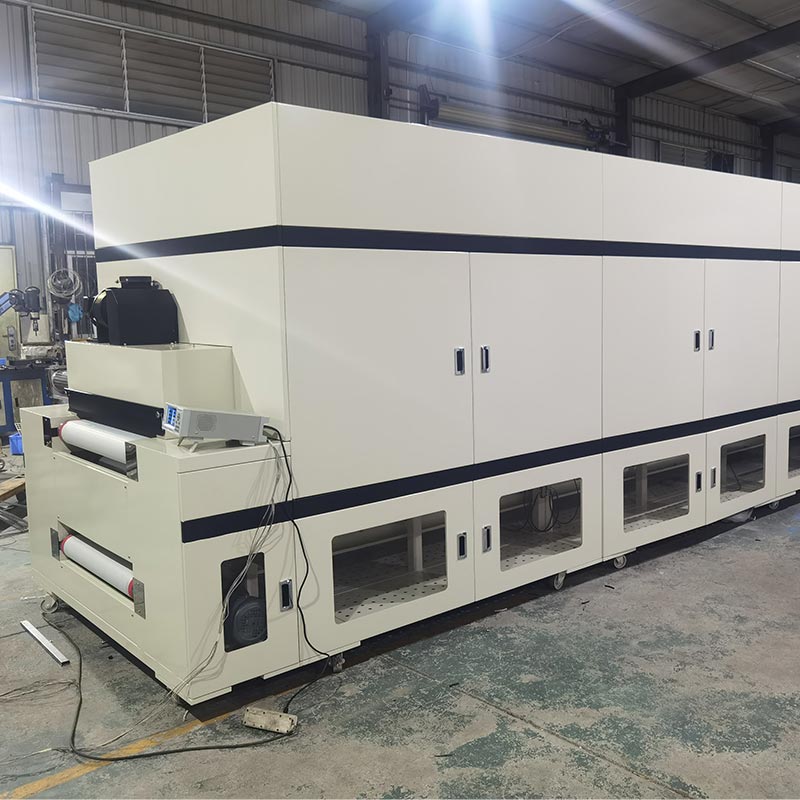

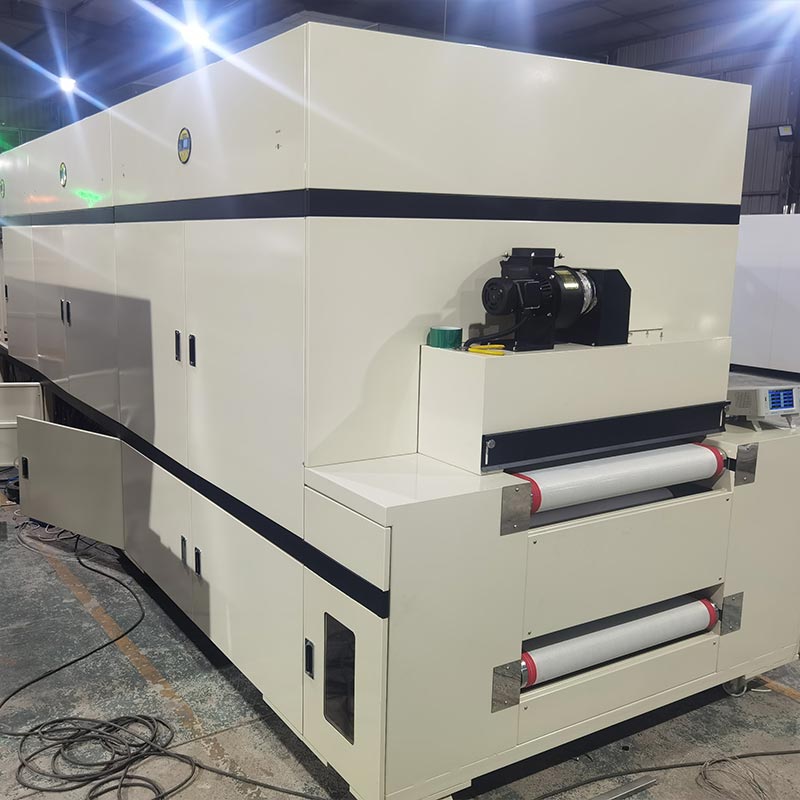

Lò nướng đường hầm bảng mạch

Để đạt được sự phân bổ nhiệt đồng đều trong Lò hầm bảng mạch, chỉ dựa vào hệ thống sưởi là không đủ; kiểm soát động lực học chất lỏng chính xác cũng là cần thiết. Là một nhà sản xuất lớn, Dingfeng đã thiết kế một bộ điều áp hệ thống xả có thể tạo thành một bức màn không khí thẳng đứng và không hỗn loạn trên chiều rộng băng tải 700 mm. Được điều khiển bởi động cơ trục dài 2,2 kilowatt và cánh quạt SUS304 12 inch, nó có thể ép không khí nóng tinh khiết vào các lỗ nhỏ của bảng mạch nhiều lớp. Điều này đặc biệt quan trọng đối với các mạch in linh hoạt, vì nó có thể ổn định lớp nền nhẹ, cho phép nó tiếp xúc với đai lưới Teflon, tránh hiện tượng hiện tượng dao động, chuyển động thường thấy ở các lò đối lưu tiêu chuẩn.

Nguyên tắc làm việc

Lò nướng hầm bảng mạch kiểu DFHK7008 sử dụng ống gia nhiệt bằng thép không gỉ để sưởi ấm. Nó được kết hợp với một nóng tiếng ồn thấp quạt lưu thông không khí và công nghệ thông gió hồi lưu dưới hộp. Không khí nóng sau khi được xử lý bằng bộ lọc hiệu quả ở nhiệt độ cao, được ép đều lên bề mặt sản phẩm. Nó có thể đạt được tự động kiểm soát nhiệt độ, nhiệt độ không đổi và tự động dừng khi nhiệt độ quá cao, có tính năng an toàn, tiện lợi, bảo vệ môi trường, tiết kiệm năng lượng. Bên trong lò được làm hoàn toàn bằng gương tấm thép không gỉ. Lớp cách nhiệt được lấp đầy bằng bông cách nhiệt nhôm axit silicic 120K. các băng tải sử dụng đai lưới chịu nhiệt độ cao Teflon chất lượng cao và được trang bị bộ điều khiển và bộ biến tần được điều khiển bởi hệ thống điều khiển điện hạ thế.

Chất lượng cấu hình

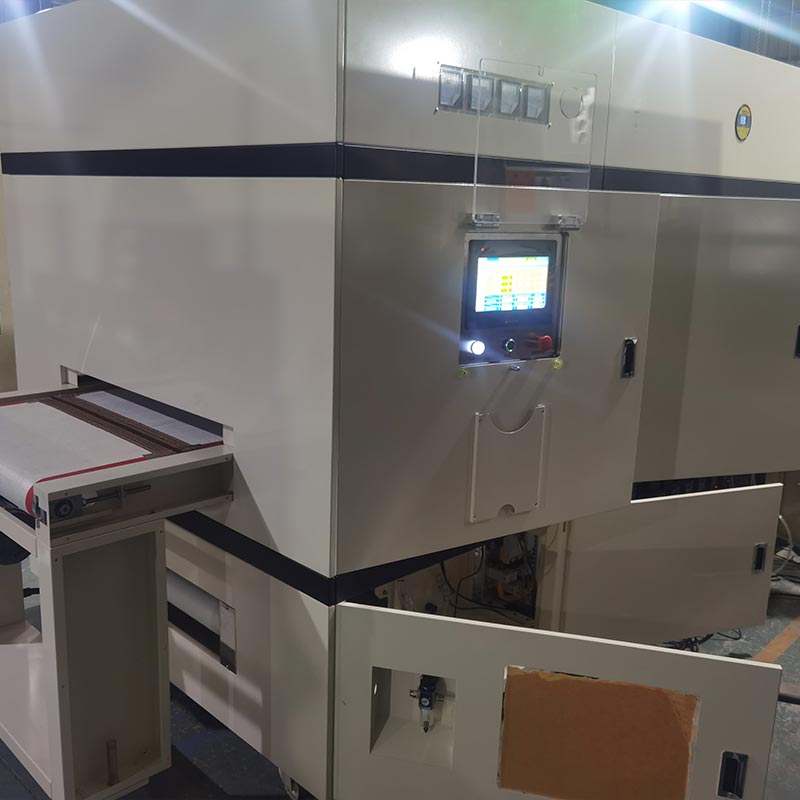

Hệ thống điều khiển điện của Lò nướng hầm bảng mạch được trang bị các linh kiện từ các thương hiệu hàng đầu cả trong và ngoài nước. ở nước ngoài, bao gồm PLC Mitsubishi H5U-1614MTD-A8, màn hình cảm ứng MT8102iE, mô-đun điều khiển nhiệt độ DTE-10T và Đầu dò WRNT-01/02 loại K để đo nhiệt độ chính xác của bộ phận thực hiện gia nhiệt. Ba pha mô-đun silicon có thể điều khiển J3-SCR-75LA được điều khiển để điều chỉnh nguồn điện ổn định. Về hệ thống truyền động, hai bộ biến tần Shilin (220V 0,4KW và 380V 3,7KW) có chức năng truyền thông và dòng Schneider các bộ phận được trang bị, bao gồm bộ ngắt mạch rò rỉ 3P+N-C 250A để bảo vệ toàn bộ nguồn điện. Dòng LC1N Công tắc tơ AC (1810, 1210, 4011) có nhiều thông số kỹ thuật chịu trách nhiệm đóng mở từng công tắc tơ mạch và được kết hợp với rơle nhiệt LRN12N và rơle trung gian MY4NJ để đảm bảo mức cực cao ổn định, an toàn vận hành thiết bị từ nguồn đến thiết bị đầu cuối.

Mô hình thành phần chính

Câu hỏi thường gặp

Câu hỏi 1: Lò nướng này ngăn chặn "Hiệu ứng bỏng ngô" khi nướng PCB nhiều lớp như thế nào?

Trả lời: "Hiệu ứng bỏng ngô" xảy ra khi hơi ẩm bị giữ lại nở ra quá nhanh. Lò nướng dạng hầm bảng mạch của chúng tôi  sử dụng các đường dốc gia nhiệt tuyến tính được điều khiển bằng SCR. Bằng cách kiểm soát chính xác tốc độ tăng nhiệt độ, chúng tôi cho phép độ ẩm bên trong để khuếch tán một cách an toàn qua các lớp preg trước khi đạt đến nhiệt độ thiêu kết cao nhất, đảm bảo các liên kết giữa các lớp vẫn còn nguyên vẹn.

Câu hỏi 2: Luồng khí có đủ mạnh để làm khô các lỗ xuyên qua có tỷ lệ khung hình cao không?

Đ: Vâng. Plenum điều áp hướng xuống của chúng tôi được thiết kế đặc biệt để đưa không khí nóng vào các lỗ thông có tỷ lệ khung hình cao. các Áp suất thẳng đứng đảm bảo không khí xuyên qua các lỗ thay vì chỉ lướt qua bề mặt. cần thiết cho việc khử nước hoàn toàn trước giai đoạn hàn hoặc mạ.

Câu 3: Chúng ta có thể tích hợp lò dạng đường hầm này vào dây chuyền SMT hoàn toàn tự động không?

Đ: Chắc chắn rồi. PLC Mitsubishi và Động cơ chuyển đổi tần số được thiết kế với các điểm liên kết dành riêng cho Kết nối công nghiệp 4.0. Dữ liệu nhiệt độ và tốc độ băng tải có thể được đồng bộ hóa với thượng nguồn của bạn rô-bốt nhặt và đặt hoặc trạm kiểm tra xuôi dòng, đảm bảo quy trình làm việc tự động, liền mạch.
